华峰测控专注于半导体测试设备领域，其2024年营收为22.5亿元

发布时间：2025年11月03日

一、主要业务

北京华峰测控技术股份有限公司是中国领先的半导体测试设备供应商，成立于1993年，2020年登陆科创板。公司专注于模拟及混合信号类集成电路测试系统的研发、生产和销售，构建了从测试平台、测试模块到应用解决方案的全产业链能力，产品涵盖模拟测试系统、SoC测试系统、功率器件测试系统等核心品类，广泛应用于集成电路设计、制造、封装测试等产业链关键环节。作为国家级专精特新“小巨人”企业，华峰测控自主研发的STS 8200系列测试系统支持高达100MHz数字测试速率和512引脚资源，性能指标达到国际先进水平。公司产品已进入德州仪器、意法半导体、华大半导体等国内外知名半导体企业供应链，在模拟测试设备细分领域市场占有率位居国内前列，并参与制定《集成电路测试系统通用规范》行业标准。近年来，公司积极布局第三代半导体测试、车规级芯片测试、高端SoC测试等前沿领域，推动测试技术向高精度、高效率、高可靠性方向发展。

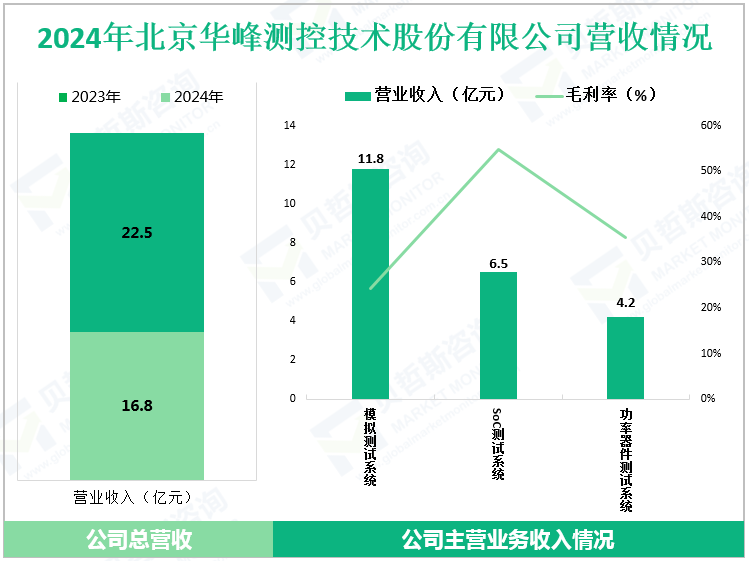

2024年北京华峰测控技术股份有限公司营收情况

二、核心竞争力分析

1、测试技术全链条创新能力

体现在“平台架构-测试算法-应用方案”的一体化技术布局。公司突破高精度模拟信号测量技术，实现电压测量精度达±0.1%、电流测量分辨率达pA级；在混合信号测试领域，开发出自适应校准算法，测试效率提升30%以上。技术延伸性强，将模拟测试技术迁移至功率器件领域，开发出GaN/SiC第三代半导体测试方案，电压测试范围达3000V，动态测试精度达±0.5%。产业链协同上，关键测量板卡自主化率超80%，测试成本较进口降低40%，并建成自动化校准产线，产品出厂合格率达99.9%。

2、半导体产业链深度渗透能力

通过“测试设备+应用服务”双轮驱动构建客户壁垒。为芯片设计公司定制的仿真测试平台，支持设计验证与量产测试无缝衔接，产品开发周期缩短50%；在制造领域，开发出晶圆级CP测试系统，支持8/12英寸晶圆测试，测试精度达±0.25%。服务创新上建立“芯片测试数据库”，积累1000+种芯片测试参数；设立应用支持团队，提供从测试开发到产线优化的全流程服务。全球前十大半导体企业覆盖率超70%，产品通过ISO 17025认证，复购率超85%。

3、技术前瞻与产业生态布局能力

以“传统测试保规模、高端测试拓空间”战略把握半导体发展机遇。技术端布局车规级测试，开发出AEC-Q100兼容测试系统，温度范围覆盖-55℃至+175℃；在高端SoC测试领域，推出基于PXIe架构的测试平台，数字测试速率达400Mbps。生态建设方面，与中科院微电子所共建“先进测试联合实验室”，攻关高速接口测试技术；产业化方面，通过SEMI S2认证，产品进入国际主流代工厂。新业务中，第三代半导体测试收入占比快速提升，成为新的增长点。
