从2025年到2030年，按类型、应用、地区和参与者划分的全球光刻设备市场消费量和收入

1.全球光刻设备市场增长

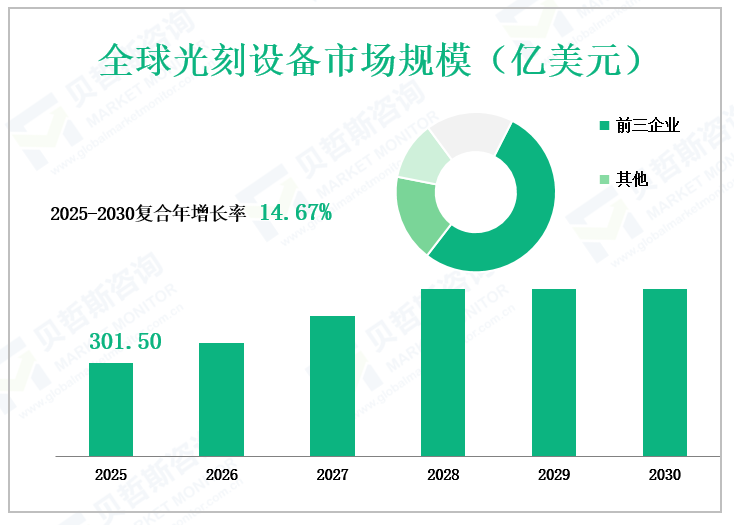

从2025年到2030年，全球光刻设备市场预计将达到301.50亿美元的收入，复合年增长率为14.67%。

光刻是一种用于微加工的工艺，用于对薄膜的部分或基片的大部分进行图案处理。它包括将光投射到要打印的图案的蓝图上，允许在硅晶片等材料上创建极小而精确的图案。这项技术是现代电子产品生产的基础，包括计算机芯片、平板显示器和其他半导体设备。市场的增长与半导体制造工艺的进步密切相关，半导体制造工艺需要越来越复杂的光刻设备来实现更高的分辨率和更小的特征尺寸。

2.光刻设备市场的驱动因素

首先，5G、人工智能（AI）、物联网（IoT）等新兴技术应用对半导体的需求不断增加是一个重要的驱动因素。这些技术需要高性能芯片，这反过来又需要先进的光刻设备。例如，5G网络的全球推出导致半导体芯片需求激增，推动了对更高效、更精确的光刻系统的需求。

其次，新能源汽车（nev）的发展是另一个主要驱动因素。新能源汽车的各种组件严重依赖半导体芯片，包括车辆控制器和自动驾驶域控制器。全球新能源汽车的日益普及导致对半导体芯片的需求增加，从而促进了光刻设备市场的发展。例如，像台积电这样的公司已经大幅增加了资本支出，以满足对半导体芯片日益增长的需求，在先进的光刻设备上投入了大量资金。

最后，光刻设备本身的技术进步正在推动市场增长。极紫外（EUV）光刻技术等创新使生产更小、更复杂的半导体器件成为可能。EUV技术使用13.5 nm的波长，可以在硅片上创建非常详细的图案，支持电子元件的持续小型化。这一技术进步对于满足现代电子产品日益增长的性能要求至关重要。

3.光刻设备市场的限制因素

尽管有显著的增长潜力，光刻设备市场面临着一些挑战和限制因素。主要挑战之一是高行业壁垒和对持续技术创新的需求。光刻设备非常复杂，需要先进的光学技术、精密工程和复杂的供应链。这种复杂性导致了高研发成本，使得新进入者很难与老牌企业竞争。例如，领先的光刻设备制造商ASML在研发方面投入巨资，以保持其技术优势，这对新进入市场的人来说是一个重大障碍。

另一个限制因素是原材料价格的波动。光刻设备制造商高度依赖外部供应商的原材料，如激光光源、物镜系统和光学元件。这些材料占生产成本的很大一部分，其价格的任何波动都会对利润率产生负面影响。

最后，地缘政治因素和贸易紧张局势也可能限制市场增长。光刻设备行业高度全球化，主要供应商和制造商位于世界不同地区。贸易限制、关税和地缘政治冲突可能会扰乱供应链，限制关键零部件和材料的获取。例如，美国和中国之间持续的紧张局势导致某些半导体技术的出口受到限制，影响了全球光刻设备市场。

4.光刻设备细分市场

产品类型

i线光刻设备利用曝光波长为365纳米的紫外光。这种类型以其优越的性能和成本效益而闻名，使其广泛应用于半导体制造和汽车等行业。到2025年，I-line设备的市场收入预计将达到22.95亿美元。虽然它仍然是一个重要的细分市场，但与EUV等更先进的技术相比，它的市场份额相对较小。

KrF光刻设备的工作波长为248纳米，适用于深紫外应用。这种类型通常用于半导体集成电路的生产和工业微加工。预计到2025年，KrF设备的市场收入将达到64.58亿美元。KrF技术多年来一直是该行业的主要产品，由于其可靠性和性能，KrF技术继续占据相当大的市场份额。

ArF干式光刻设备使用193纳米波长，为半导体制造提供高分辨率成像。这种类型特别适用于晶圆片上的中临界层。到2025年，ArF干燥设备的市场收入预计将达到10.67亿美元。虽然它的市场份额比KrF小，但它仍然是先进半导体生产的关键组成部分。

ArFi光刻设备也使用193纳米波长，但通过使用浸入技术提高了分辨率。这种类型对于IC生产过程中关键层的图像化至关重要，并支持先进的半导体节点。到2025年，ArFi设备的市场收入预计将达到81.10亿美元。ArFi技术由于其实现更高分辨率的能力而占有重要的市场份额，并广泛用于先进的半导体制造。

EUV光刻技术代表了半导体制造技术的前沿。使用13.5纳米的波长，EUV设备可以生产最先进的半导体器件。到2025年，EUV设备的市场收入预计将达到83.17亿美元。EUV技术正迅速获得市场份额，因为它能够创建非常详细的图案，使其成为下一代半导体生产的关键。

在这些类型中，EUV光刻设备由于其在先进半导体制造中的关键作用，预计到2025年将拥有最大的市场份额。然而，i线光刻设备预计增长率最快，因为尽管它是一种更成熟的技术，但它仍在继续寻找新的应用和市场。

应用市场

集成电路是光刻设备的主要应用，占市场收入的大部分。到2025年，用于集成电路生产的光刻设备的市场收入预计将达到284.29亿美元。该部门包括微处理器、存储芯片和其他为现代电子产品提供动力的半导体设备的生产。这一领域的增长是由人工智能、5G通信和汽车电子等应用对高性能芯片的需求不断增长推动的。

平板显示器，包括lcd和oled，是光刻设备的另一个重要应用。到2025年，用于FPD生产的光刻设备的市场收入预计将达到12.53亿美元。该部门包括生产用于消费电子产品，汽车仪表板和其他应用的显示器。智能手机、平板电脑和其他设备对高分辨率显示器的需求不断增长，推动了这一细分市场的增长。

在这些应用中，由于对先进半导体器件的持续需求，集成电路（ic）占据了最大的市场份额。IC应用的增长率也是最高的，反映了半导体技术的快速进步和对高性能芯片的需求不断增加。平板显示器（fpd）也显示出显着的增长，受到不断扩大的消费电子市场和对高分辨率显示器的需求的推动。

		2025年市场规模（百万美元）
按类型划分	I-line	2295.97
	氟化氪（KrF）	6458.88
	氟化氩干燥（ArF干燥）	1067.70
	氟氩浸泡（ArFi）	8110.45
	极端紫外线（EUV）	8317.44
按应用划分	集成电路（IC）	28429.30
	平板显示器（FPD）	1253.09

5.区域光刻设备市场

由于其先进的技术能力和半导体制造商的强大存在，美国是光刻设备市场的重要参与者。到2025年，美国光刻设备的市场收入预计将达到24.50亿美元。该地区的增长得益于对研发的持续投资和EUV光刻等先进技术的发展。像ASML这样在美国拥有强大影响力的公司，为这个市场做出了巨大贡献。美国市场也受到旨在提高国内半导体生产能力的政府政策的影响。

欧洲是光刻设备市场的另一个关键地区，以其强大的工业基础和技术专长而闻名。到2025年，欧洲光刻设备的市场收入预计将达到8.04亿美元。欧洲公司处于开发先进光刻技术的前沿，该地区受益于制造商、研究机构和供应商的协作生态系统。欧洲市场也受到汽车和工业应用对半导体需求不断增长的推动。

在快速的经济增长和对半导体制造业的大量投资的推动下，中国正在成为光刻设备市场的主导力量。到2025年，中国光刻设备的市场收入预计将达到168.84亿美元，成为最大的区域市场。中国政府致力于发展自力更生的半导体产业，这导致了对国内制造能力的大量投资。中芯国际等公司和其他新兴企业正在推动中国对先进光刻设备的需求。

在这些地区中，预计到2025年，中国将拥有最大的市场收入，这得益于其在半导体制造方面的重大投资和政府在这一关键技术上自力更生的推动。增长最快的地区也是中国，这反映了中国经济的快速发展和建立强大半导体产业的战略重点。

6.光刻设备市场前三名公司分析

ASML Holding

公司简介及业务概况：

ASML控股是一家荷兰跨国公司，是全球半导体行业的领导者。ASML成立于1984年，为芯片制造商提供通过光刻技术在硅上批量生产图案所需的硬件、软件和服务。ASML以其创新和技术领先而闻名，特别是在极紫外（EUV）光刻技术方面。

产品提供:

ASML提供广泛的光刻设备，包括EUV系统，这对于生产先进的半导体设备至关重要。他们的产品用于制造各种应用的集成电路（ic），包括人工智能，5G通信和汽车电子。

2022年，ASML的收入达到158.3754亿美元，成为光刻设备市场上最大的参与者。

尼康

公司简介及业务概况：

尼康公司是一家专门从事光学和成像产品的日本跨国公司。尼康在光刻设备方面有着悠久的创新历史，是半导体制造行业的关键参与者。尼康的产品以其精度和可靠性而闻名

产品提供:

尼康提供各种光刻设备，包括ArF浸入式扫描仪和KrF扫描仪。这些产品用于半导体器件的生产，支持各种制造工艺和应用。

2022年，尼康光刻设备的收入达到14.1869亿美元。

佳能

公司简介及业务概况：

佳能公司是一家专门从事光学、成像和工业产品的日本跨国公司。佳能的半导体制造设备因其高性能和可靠性而得到广泛认可。佳能的业务战略侧重于为半导体制造提供全面的解决方案。

产品提供:

佳能提供一系列光刻设备，包括KrF扫描仪和ArF干式扫描仪。这些产品用于生产集成电路和其他半导体器件，支持各种制造工艺。

2022年，佳能来自光刻设备的收入达到了21.371亿美元。

企业名称	销售区域
ASML Holding	世界范围内
Nikon	世界范围内
Canon	世界范围内
JEOL	世界范围内
Nuflare Technology	主要在亚洲、欧洲和美洲
EV Group	主要在亚洲、欧洲和北美
Rudolph Technologies	主要在亚洲、欧洲和美洲

获取更多光刻设备行业信息，可参考我们最新发布的《全球及中国光刻设备市场运行现状及趋势分析报告（2023-2030）》。
