从2025年到2030年，全球蚀刻系统市场规模和消费，按类型、应用、地区和玩家划分

1.全球蚀刻系统市场定义

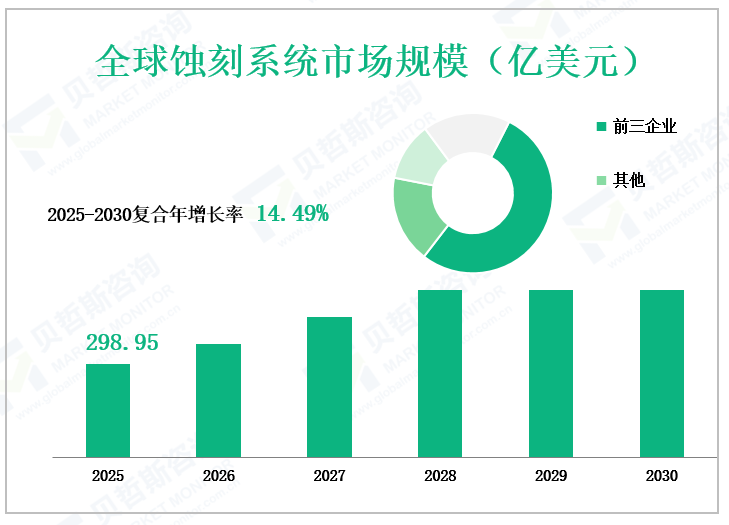

全球蚀刻系统市场预计到2025年将达到298.95亿美元的收入，2025年至2030年的复合年增长率为14.49%。

蚀刻系统是半导体制造过程中的关键部件。它们用于选择性地从晶圆上去除材料，以创建集成电路（ic）功能所需的特定图案和特征。有几种类型的蚀刻系统，包括原子层蚀刻（ALE），反应离子蚀刻（RIE）和湿法蚀刻。每种类型服务于不同的目的，并在精度，速度和与各种材料的兼容性方面提供独特的优势。

2.蚀刻系统市场的驱动因素

技术进步：新技术的不断发展，如ALE和先进的RIE工艺，正在推动对蚀刻系统的需求。这些技术使生产更小、更复杂的半导体器件成为可能，这对现代电子学至关重要。

半导体需求增长：受智能手机、电脑和其他电子设备需求增长的推动，半导体行业正在稳步增长。这种需求推动了对先进蚀刻系统的需求，以生产高质量的半导体。

政府支持和政策：世界各国政府正在通过资金、税收优惠和研究补助金等方式为半导体行业提供支持。这种支持正在帮助公司投资先进的蚀刻技术并扩大其生产能力。

研发投资：市场上的主要参与者正在大力投资于研究和开发，以提高蚀刻系统的效率、精度和成本效益。这些投资正在推动新产品和新技术的开发，以满足半导体行业不断变化的需求。

3.蚀刻系统市场的限制因素

高昂的初始成本：开发和实施先进的蚀刻系统需要大量的资本投资。高昂的初始成本可能成为市场上小型企业和新兴企业的障碍。

技术复杂性：蚀刻系统，特别是那些使用先进技术的蚀刻系统，如ALE和RIE，是高度复杂的。它们需要专门的知识和专业知识来操作和维护，这可能会限制一些制造商采用它们。

市场集中度：蚀刻系统市场高度集中，少数几家主要企业主导了整个行业。这种集中会限制竞争和创新，使新进入者难以在市场上站稳脚跟。

供应链挑战：蚀刻系统的原材料和组件的可用性可能受到地缘政治因素、贸易政策和供应链中断的影响。这些挑战会影响蚀刻系统的生产和销售。

4.蚀刻系统市场细分

产品类型

ALE是一种高度精确的蚀刻技术，可以去除原子层中的材料。它对于制造超薄薄膜和复杂的3D结构尤其有价值，这对于先进的逻辑和存储ic至关重要。ALE的精度和低工艺可变性使其成为制造高性能半导体器件不可或缺的产品。到2025年，ALE预计将实现17.11亿美元的市场收入，反映出其在半导体行业日益增长的重要性。

RIE是一种基于等离子体的工艺，使用反应性离子来蚀刻材料。它以其速度和精度而闻名，使其成为创建窄线和高纵横比结构的理想选择。RIE的各向异性蚀刻能力确保最小的横向蚀刻，从而产生几乎垂直的侧壁。这使得RIE对于制造先进的半导体器件至关重要。到2025年，由于RIE在半导体制造业的广泛应用，预计将以271.97亿美元的收入主导市场。

湿法蚀刻利用液体化学物质从晶圆片上去除材料。与干刻蚀法（如ALE和RIE）相比，它是一种更简单、更快的工艺。湿蚀刻对于创建更大的特征特别有用，并且经常与其他蚀刻技术结合使用。到2025年，湿法蚀刻的市场收入预计将达到2.698亿美元，反映出其在半导体制造中的持续相关性。

等离子体来源市场细分

离子是蚀刻系统市场上应用最广泛的等离子体源，特别是在需要高精度和控制的应用中。到2025年，利用离子的蚀刻系统的消费量预计将达到32693个单位。这种显著的消耗主要是由半导体制造业驱动的，在半导体制造业中，离子对于创建高纵横比结构和精确的蚀刻图案至关重要。在蚀刻系统中使用离子可以进行定向蚀刻，这对于形成先进半导体器件所需的深而窄的结构至关重要。这使得离子在逻辑和存储ic的生产中不可或缺，有助于它们占据主导的市场份额。

与离子相比，原子虽然不太常用，但在需要更温和的蚀刻过程的特定应用中起着至关重要的作用。到2025年，使用原子的蚀刻系统的消耗量预计将达到1983个单位。这些系统在对底层材料的损坏最小的应用中特别有价值。原子通常用于生产敏感的电子元件和在需要精确控制蚀刻过程的研究环境中。使用原子的蚀刻系统的消费增长是由新兴技术中对高精度制造工艺的需求不断增加所驱动的。

自由基是蚀刻系统中使用的另一个重要等离子体源，特别是在需要高反应性和均匀蚀刻的应用中。到2025年，利用自由基的蚀刻系统的消耗量预计将达到4826个单位。自由基以其在大表面上提供均匀蚀刻的能力而闻名，使其成为平板显示器（FPD）制造等应用的理想选择。在蚀刻系统中使用自由基可确保一致的蚀刻速率和高质量的结果，这对于生产高分辨率显示器至关重要。使用自由基的蚀刻系统的消费增长是由对先进显示技术的需求不断增长和FPD市场的不断扩大所驱动的。

预计到2025年，离子电池将占据最大的市场份额。这种主导地位归因于它们在半导体制造中的广泛应用，其中高精度和控制至关重要。虽然离子在市场份额方面占主导地位，但预计增长最快的应用将是自由基的使用。由于对先进显示技术的需求不断增加和FPD市场的扩张，使用自由基的蚀刻系统的消费量预计将以最高的速度增长。这种增长反映了自由基在新兴应用中实现均匀蚀刻和高质量结果的重要性。

		2025年市场规模（百万美元）
按类型划分	原子层蚀刻(ALE)	1711
	反应离子蚀刻(RIE)	27197
	湿法蚀刻	2698
		2025年消费量（个单位）
按等离子体来源划分	离子	32693
	原子	1983
	自由基	4826

5.区域蚀刻系统市场

到2025年，北美有望成为蚀刻系统最大的区域市场，预计收入为127.03亿美元。该地区的主导地位归功于其先进的技术基础设施，在研发方面的重大投资以及主要半导体制造公司的存在。特别是美国，是半导体技术创新的中心，推动了对高性能蚀刻系统的需求。北美的增长进一步得到了政府旨在促进半导体行业发展的举措的支持，使其成为全球市场的关键参与者。

预计欧洲将对全球蚀刻系统市场做出重大贡献，到2025年预计收入为37.38亿美元。该地区的优势在于其强大的工业基础和对技术进步的高度重视。欧洲国家，特别是德国、法国和英国，以其在半导体制造和相关技术方面的专业知识而闻名。欧洲市场的增长是由对先进电子设备不断增长的需求和对研发的持续投资推动的，以改进蚀刻工艺。

中国正在成为蚀刻系统市场的主要参与者，预计到2025年收入将达到19.14亿美元。在政府支持和大量技术投资的推动下，中国半导体行业的快速增长推动了对蚀刻系统的需求。中国致力于在半导体制造领域实现自给自足，这导致越来越多地采用先进的蚀刻技术。不断扩大的电子制造业进一步支持了市场增长，这需要高精度的蚀刻系统进行生产。

预计到2025年，按收入计算，北美将成为最大的区域市场。这归功于其先进的技术基础设施和在研发方面的大量投资。

在政府的支持和对半导体制造业的大量投资的推动下，预计中国将成为增长最快的地区。该国对半导体生产自给自足的关注正在推动对先进蚀刻系统的需求。

6.蚀刻系统市场排名前三的公司

Lam Research

公司简介及业务概况：

Lam Research是一家美国领先的科技公司，专业从事半导体产品的生产、设计和销售。Lam Research成立于1980年，在全球市场拥有强大的影响力，在韩国、奥地利和美国设有生产基地。公司服务范围广泛，包括美国、中国、印度、日本、韩国、马来西亚、新加坡、台湾和欧洲。

产品提供:

Lam Research提供各种蚀刻系统，包括Kiyo®产品系列，旨在提供高性能的功能，形成具有高生产率的导电特征。该公司还通过其Reliant®系统提供翻新产品，提供与新系统相同的质量保证和性能的更低拥有成本。

东京电子有限公司

公司简介及业务概况：

东京电子有限公司（TEL）是一家著名的日本半导体制造商，总部位于东京。TEL成立于1963年，是半导体成膜设备、蚀刻设备和平板显示器制造设备的领先供应商。公司服务于全球市场，包括日本、台湾、中国、新加坡、马来西亚、印度、欧洲和美国。

产品提供:

TEL提供先进的蚀刻系统，如Tactras™Vigus™，这是一种高度可靠的300mm等离子蚀刻系统，旨在提高蚀刻工艺的生产率。该系统配备了高纵横比孔、沟槽蚀刻、掩膜和介质蚀刻以及BEOL介质蚀刻的定制选项。TEL的产品以其优异的晶圆均匀性，低晶圆之间的变化以及薄膜停止层的高选择性而闻名。

Applied Materials

公司简介及业务概况：

Applied Materials是全球最大的半导体设备和服务供应商。公司成立于1967年，总部设在美国，在德国、意大利、以色列、韩国、新加坡、台湾和美国设有生产基地。应用材料公司提供与芯片制造相关的广泛产品，包括原子层沉积、物理气相沉积、化学气相沉积、电镀、腐蚀、离子注入、快速热处理、化学机械抛光、计量和硅片检测。

产品提供

应用材料公司的CENTRIS®AdvantEdge™Mesa™蚀刻系统是其旗舰产品之一。这种先进的硅蚀刻系统提供了成功制造22nm及以下先进逻辑和存储芯片所需的精度，智能和生产力。该系统设计用于在每个晶圆上制造具有埃级均匀性的纳米级电路，这对于大批量生产芯片至关重要。
